RH9500智能操控裝置
一、產品概述:
RH9500系列產品根據國家電力行業“五防”的要求開發研制，主要適用于2KV～35KV/50Hz戶內各類高壓電器控制柜的帶電、開關刀閘位置指示及安全閉鎖裝置（設備）。是一種新型多功能、動態模擬指示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電閉鎖、溫度濕度顯示控制、語音防誤提示、人體感應探頭、遠方/就地開關、分合閘開關、RS485通訊多項功能于一體。裝置采用嵌入式方式，安裝快速方便，用戶選用時只需提供相應一次方案圖即可。
二、主要技術指標:
1、電源：AC/DC 220V±10% 50Hz
2、使用環境：溫度-20℃～70℃、相對濕度≤95%RH、海拔高度≤3000m
3、模擬指示部分：
A．?dāng)嗦菲鳡顟B(tài)指示:
合閘時，斷路器常開觸點閉合，紅色垂直模擬條點亮。
分閘時，斷路器常閉觸點閉合，綠色傾斜模擬條點亮。
斷路器位置指示:
工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置。
實驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于實驗位置。
B．彈簧儲能指示:
觸點閉合，紅色指示燈點亮，表示已儲能。
觸點斷開，綠色指示燈點亮，表示未儲能。
C．接地閘刀位置指示：
觸點閉合，紅色垂直模擬條點亮，表示接地合閘。
觸點斷開，綠色傾斜模擬條點亮，表示接地?cái)嚅_。
注：a：失電狀態下所有的發光指示均不亮；
b：以上接點信號均來自斷路器的輔助接點；
4、 高壓帶電指示部分（符合《DL/T538-93》規定）:
LED啟輝電壓（KV）：≥15%額定母線電壓
閉鎖啟控電壓（KV）：≥65%額定母線電壓

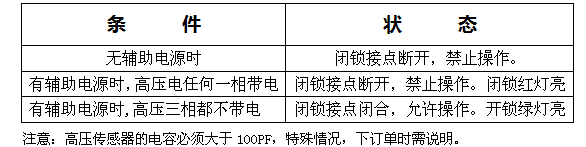

閉鎖繼電器輸出接點額定容量：AC（DC） 220V/3A。閉鎖繼電器動作規律如下:
5、溫、濕度監控部分(數碼顯示溫度、濕度測量值):
兩路溫度：測量范圍-19～99℃；回差：1～25℃；傳感器修正-10～10℃。
兩路濕度：測量范圍0～99%RH；回差：1～25%RH；傳感器修正-10～10%RH。
傳感器斷線報警：在正常使用時，任何一路傳感器出現斷線故障，這時相應報警指示燈將點亮，報警輸出接點閉合（共用一副無源觸點）。
負載斷線報警：在正常加熱時，任何一路加熱器出現斷路故障，這時相應報警指示燈將點亮，報警輸出接點閉合（共用一副無源觸點）。
超溫報警（風機輸出）：當環境溫度超過超溫設定值時，超溫報警輸出（超溫設定值＞10℃）。
6、分合閘功能：顯示儀表板上設有合閘/分閘轉換開關、儲能/未儲能轉換開關、遠方/就地開關和照明開關，這些開關全部采用插拔式結構。
7、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值及開關器狀態信號（不提供上位機軟件）。
8、人體感應探頭：三相高壓電中任意一相帶電狀態，操作人員接近柜體正面時，進行語音安全提示。
9、語言報警：
A、三相高壓都不帶電狀態，操作人員接近柜體正面時，語音提示“本柜已斷電”。
B、三相高壓中任意一相帶電狀態，操作人員接近柜體正面時，語音提示“本柜已帶高壓,請注意安全” 。 C、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
D、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?BR> E、接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲?請分接地開關”。
10、功 耗：≤10W。
11、強制閉鎖動作壽命：＞10000次。
12、抗電強度：外殼與端子間大于AC2000V。
13、絕緣性能：外殼與端子間大于100MΩ。

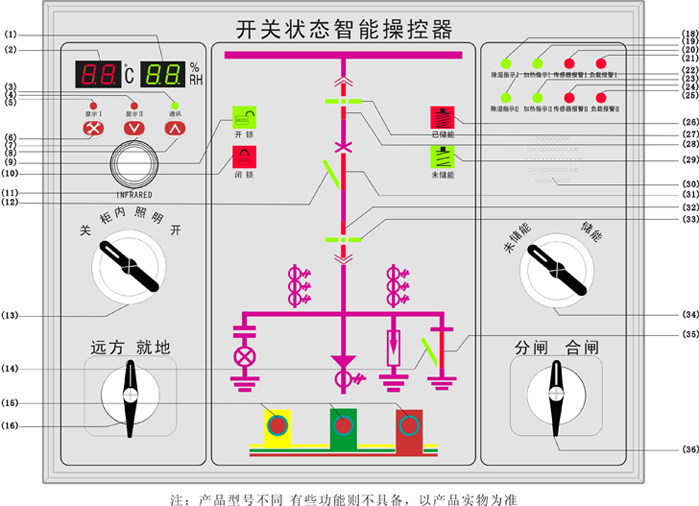

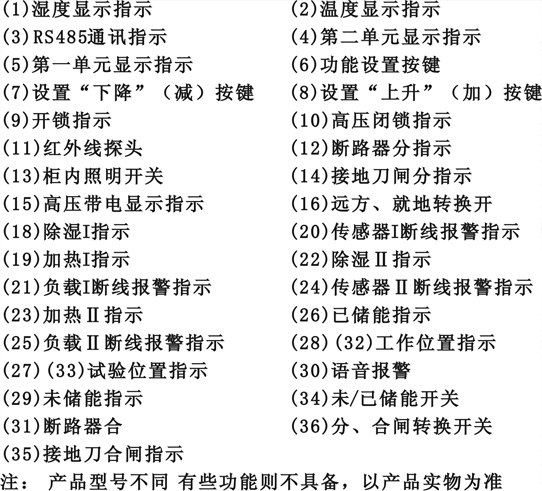

三、開關狀態智能操控器面板顯示及按鍵功能說明:
四、開關狀態智能操控器產品外型尺寸、安裝開孔尺寸以及安裝方式和接線圖:
1、外型尺寸：242mm（寬）×198mm（高）×55mm（深）
2、開孔尺寸：220mm（寬）×165mm（高）
3、安裝固定方式： 產品采用嵌入式安裝，并由殼體本身自帶的卡扣固定；安裝省事便捷；

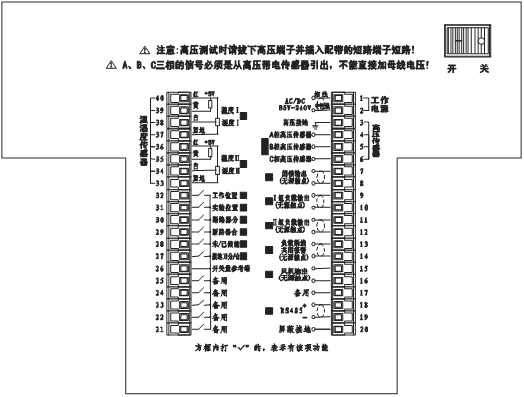

4、開關狀態智能操控器接線方式:
注：不同型號的產品用戶菜單顯示也許不相同，以實際產品為準
七、關于RS485通訊:
1、采用RS-485數字接口（差分、半雙工）
2、電氣隔離：數字接口/儀表，數字接口/信號（1500V/50Hz/1min）
3、通訊參數可編程：
波特率：1200、2400、4800、9600（顯示對應12、24、48、96）
儀表地址： 1-99地址碼
數據格式：1個起始位，8個數據位，1個停止位。
八、傳感器接線:
紅色――+5V； 藍色（黑色）―― 地； 黃色―― 溫度； 白色――濕度
九、使用注意事項:
在仔細閱讀說明書的前提下，按說明書接線方可通電。另本產品在設計變更時恕不另行通知;
注:高壓測試時必須拔下高壓端子并插入配帶的短路端子短路! 如用戶不按說明書操作引起的一切損失,本公司概不負責!
